摘要：品牌汽车销售门店通常数量多、分布广，单个门店的能源消耗（如电力、水、燃气）虽小，但总和显著。电费、汽油费等能源开支可能占总运营成本的15%-30%，成为仅次于人力和房租的第三大支出。随着双碳政策的推进，要求企业降低碳排放。本文就Acrel-5000建筑能耗在某4s店中的应用方案进行介绍，项目主要将该集团的总门店及40余家地方门店进行统一的组网，将能耗数据和KPI指标进行采集、计算及上传管理。

关键词：连锁门店，建筑能耗，能耗采集

1. 项目概况：

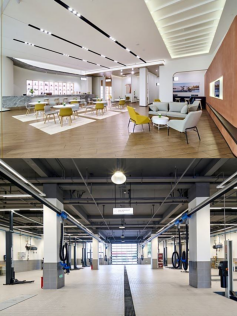

该汽车投资有限公司于2012年在杭州成立，负责中国区经销商网络的部署和业务的运营管理。门店分布于江苏、上海、浙江、北京、广东等省。在国内共有45家汽车经销商，主要集中销售奥迪、宾利、兰博基尼、保时捷和 BMW/MINI 等豪华品牌。能耗管理系统主要针对办公区、会客区、维修区、光伏发电等功能区域进行能源计量和管理。目前45家门店均已完成搭建部署及交付。

2. 客户需求：

（1）能源管控：之前各门店没有使用智能电表、水表、流量计，只能通过每月电费单获取总用量及费用。无法知晓各区域用能情况。

（2）KPI指标：客户需要根据总部规定的耗能指标进行严格的KPI管理。并且每月需要上报。

3. 项目难点：

Ø 因集团管理需要实时获取各门店能源消耗数据，但是大部分门店未能开通公网IP，且部分能源计量器具无法联网，所以须通过4G的方式传输能源数据。

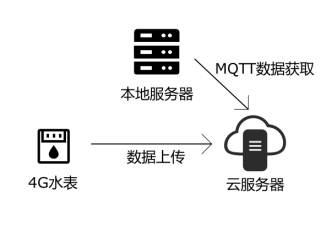

Ø 4G水表将数据上传至云服务器，由后台程序进行协议解析，并将数据转化为标准格式，并推送至MQTT服务器中，客户本地服务器通过网络，获取云服务器MQTT的数据。

4. 解决方案：

（1）能源管控：通过有线、无线智能表计，实现电/水/流量/压缩空气/光伏发电等能耗的自动计量及准确计量。

（2）KPI指标：增加KPI概况以及用户报告部分，将月度，年度KPI指标进行计算，如：单位面积能耗、烤漆房工件能耗、回收水利用率等等。

（3）中英文适配：全部功能菜单都进行了中英文适配，且通过客户逐项验证。

（4）手机APP查看能耗数据：除内网WEB版本之外，还提供APP服务，客户可在任意内网WIFI下。通过APP查询门店用能数据。

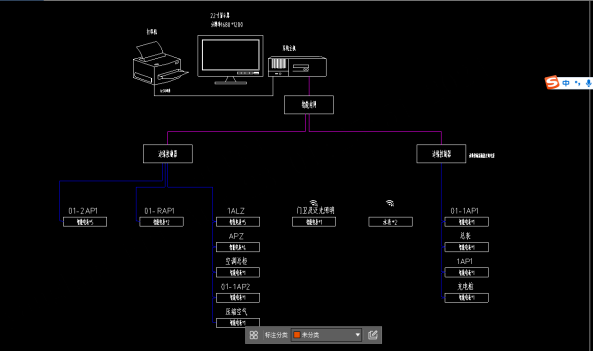

5. 组网结构：

ANet-2E4SM网关采集智能电表（DTSD1352）、流量计及温湿度传感器数据，通过有线方式上传至内网服务器，此外，部分智能电表（ADW300）及4G水表，可通过4G无线上传至能源管理平台。

6. 典型硬件：

ANet-1E2S/1E1S-4G网关

Ø 采用高性能32位ARM处理器，至多支持2万个数据点

Ø 支持32G外部存储

Ø 支持断点续传，网络中断后数据存储本地，至多支持1个月存储

Ø 可选4G上传模块，拥有一路10M/100M以太网口

Ø 拥有MODBUS/MQTT等协议

Ø 支持AES数据加密

Ø 采用嵌入式LINUX操作系统，金属外壳，导轨式安装

Ø 拥有电磁兼容4级认证

Ø 串口，网口光耦隔离

Ø 支持-20℃至50℃运行温度

7. 特色功能：

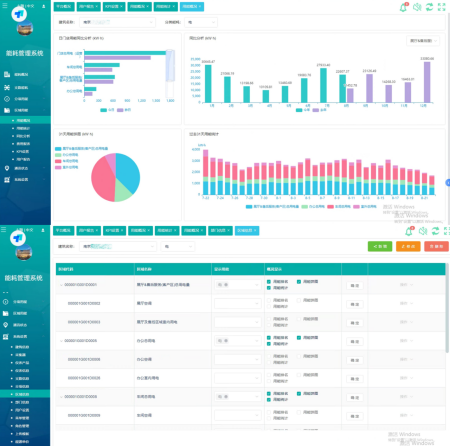

（1）区域能源计量：将客户主要的用能按照能源类型分为电、水、压缩空气、燃气等。按区域划分为车间用电，办公区域用电，展厅及售后服务区域用电等。按分项划分为空调用电、动力用电、照明用电、光伏发电，自来水、回收水等。根据现场情况满足客户对于能源管理的基本要求，且自定义程度较高。

（2）KPI指标：对能源消耗情况进行对比分析，实现单位建筑面积能耗、单位建筑面积用水量、销售与服务区域单位能耗、行政区域单位能耗、车间区域单位能耗、车间区域单位时间能耗等数据分析和指标对比。帮助用户节能降耗。
