【开学季】邀您一起来学习安科瑞剩余电流互感器的选型说明
发布时间:2018-09-18   点击次数:2021次

 安科瑞 王长幸

 概述

    剩余电流(俗称漏电流)是指低压配电系统中各相(含中性线)电流矢量和不为零的电流。通俗讲当用电侧发生了事故,电流从带电体通过人体流到大地,使主电路进出线中的电流(相和)中的大小不相等,此时电流的瞬时矢量合成有效值称为剩余电流。

  接线方式

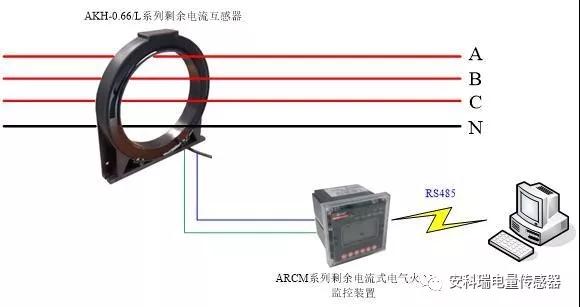

    剩余电流互感器在接线前应分清电网中的相线,N线以及PE线。相线和N线必须一同穿过剩余电流互感器,PE线不能穿过互感器。在系统中,如果N线未与相线一起穿过互感器,一旦三相负载不平衡,N线将有电流流过,探测器检测到电流信号,即发生误动作。不同回路间的N线不得多点相连或重复接地,否则会造成误动作,在系统运行时出现漏电流值大于设定值而出现报警。如果PE线同N线及相线一起穿过互感器,同样会造成探测器的拒动作或误动作。下图为接线示意图:

    剩余保护装置对于TT、IT、TN-S、TN-C-S均适用,因此在使用过程中需根据现场实际情况安装接线,下表为各系统接线图:

  选型注意事项

    剩余电流互感器安装时需将三相导线与N线一起穿过同一个互感器,因此选型时不能按照常规互感器的方式,不但需要确认一次电流大小,更重要的是必须确定客户现场使用的铜排或者电缆的规格,确定内孔大小,最后进行选型。

    例1:客户一次侧电流大小为100A,且为三相四线系统,现客户需要安装电气火灾监控系统,选用剩余电流互感器,如何选型?

    以前,在选型时一般只根据客户提供的一次电流大小及样本提供的剩余电流互感器的参考额定电流来进行选型,这样选型不科学,若客户一次母线穿电缆为25mm²,则可选用AKH-0.66/L45的剩余电流互感器;若客户一次母线是铜排则需根据具体尺寸来选型:

    假设一:客户现场A、B、C、N使用的都为25mm²线缆,线缆直径大约为12mm,L45内孔直径为45mm,可以穿过,选L45正确。

    假设二:客户现场A、B、C、N使用20×3铜排,且排间距为30mm,如下图所示

    根据剩余电流互感器接线要求,TT系统需要将A、B、C、N都穿过互感器,显然选L45无法满足客户要求,因此可以选用L-170×30。

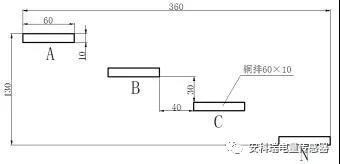

    例2:假设客户现场铜排排列如下图所示:

    根据剩余电流互感器选型原则,A、B、C、N四根铜排全部需要穿过互感器内孔,因此互感器内孔尺寸至少为360×130mm,可以选用AKH-0.66 L-400×160,安装示意如下图所示:

  例3:假设客户现场铜排排列如下图所示:

    根据剩余电流互感器选型原则,A、B、C、N四根铜排全部需要穿过互感器内孔,因此互感器内孔尺寸至少为220×120mm,可以选用AKH-0.66 L-260×160,安装示意如下图所示:

    综上,剩余电流互感器在选型时不能以客户额定电流大小来选型,必须确认客户使用的母排或线缆的规格,再根据实际情况选型,以免造成不必要的退货。

    另外,剩余电流保护装置的动作电流设置值则与额定电流值有关:

  1)一般工业配电系统漏电流设定值为额定电流的1/1000;

  2)一般民用配电系统漏电流设定值为额定电流的0.5/1000。

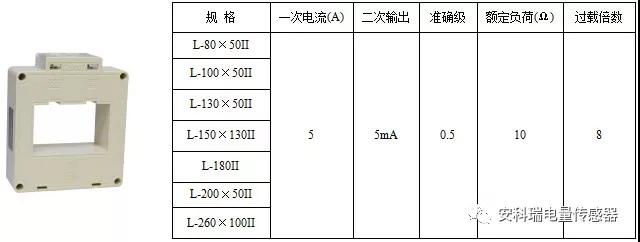

  型号规格介绍

    AKH-0.66L型剩余电流互感器专用于对低压剩余电流信号的采集,可与电气火灾监控装置ARCM系列、电动机保护装置ARD系列以及剩余电流继电器ASJ系列配套使用。该产品二次可输出0-5(2)mA或0-1V,有圆孔型和方孔型供用户根据需求选用。
